Normativa y Consideraciones Básicas para la Instalación y Mantenimiento de un Sistema de Protección contra Rayos Tipo Avance de Cebado.

El cumplimiento de la normativa vigente para la instalación correcta de un sistema de pararrayos, es crítico para efectos de validez de garantía, y de eficiencia y eficacia del sistema en el tiempo.

Aunque muchas veces la garantía que ofrecen los fabricantes de pararrayos es únicamente por defectos de fabricación (un poco ilógico para sistemas de protección), la marca de pararrayos Paraton@ir, de LPS France y Eproteca S.A. ofrecen: Hasta 6 años de garantía con reemplazo gratuito en caso de falla (según condiciones publicadas).

La correcta instalación del sistema de protección contra rayos, que permita un apropiado mantenimiento durante la vida útil del sistema de pararrayos (aproximadamente 10 años), es necesario para garantizar la eficiencia y eficacia del sistema.

Estos dos aspectos requieren que las instalaciones de los sistemas de protección contra rayos cumplan con los estándares vigentes desde la etapa de instalación.
En este artículo vamos a refrescar y aclarar algunos conceptos básicos y muy importantes para la instalación y mantenimiento de los sistemas de protección contra rayos, que esperamos sean beneficiosos para sus proyectos existentes y futuros.

Repasando, un sistema de protección contra rayo tiene como objetivo que ante la caída de un rayo, este no golpee la estructura, sino que más bien sea capturado por un dispositivo o punta captadora, y sea conducido de forma segura a tierra, a través de un cable bajante.

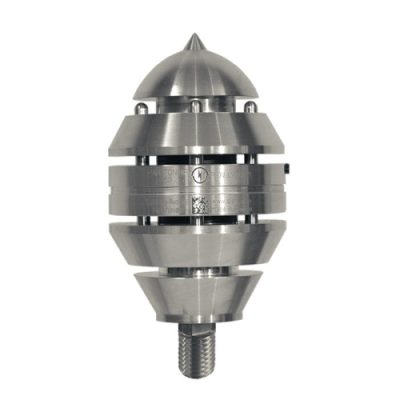

El sistema de protección contra rayos tipo ionizante o de emisión temprana, está compuesto por la punta de avance de cebado (pararrayos Paraton@ir, los conductores de bajada (bajantes) y las mallas de tierras.

Lo establecido en la norma UNE 21186:2011, es utilizar dos conductores de bajada por cada pararrayos Paraton@ir que se instale. Dos bajantes proporcionan dos rutas para la descarga de la corriente de un rayo, esto es más ventajoso, ya que la disipación de energía en cualquiera de los dos conductores será menor.
Adicionalmente, beneficia por el tamaño de los conductores, y da más seguridad/confiabilidad, ya que disminuye la posibilidad de problemas de inducción internos.

Estos conductores no funcionan de forma aislada, las mallas de tierra construidas correctamente, son esenciales para el funcionamiento eficaz del sistema de protección. Las mallas de tierra son un componente muy importante del sistema, ya que sirven para disipar la energía del rayo a tierra. La resistencia de malla de tierra debe ser baja para que permita la disipación sin causar daño a la estructura que se está protegiendo.

Los sistemas de protección contra rayos utilizando pararrayos tipo ionizantes o de emisión tempranaParaton@ir son sistemas activos, y por ende, deben tener mantenimiento.
Debido a esto durante la instalación del sistema de protección de rayos tipo ionizante Paraton@ir, hay que considerar los aspectos requeridos para poder efectuar la labor de mantenimiento.
Según el estándar UNE 21186:2011, el mantenimiento del sistema hay que realizarlo cada vez que haya una descarga de un rayo, o al menos una vez al año. Durante este mantenimiento, es primordial verificar la correcta operación del pararrayos Paraton@ir, y medir las mallas de tierras.

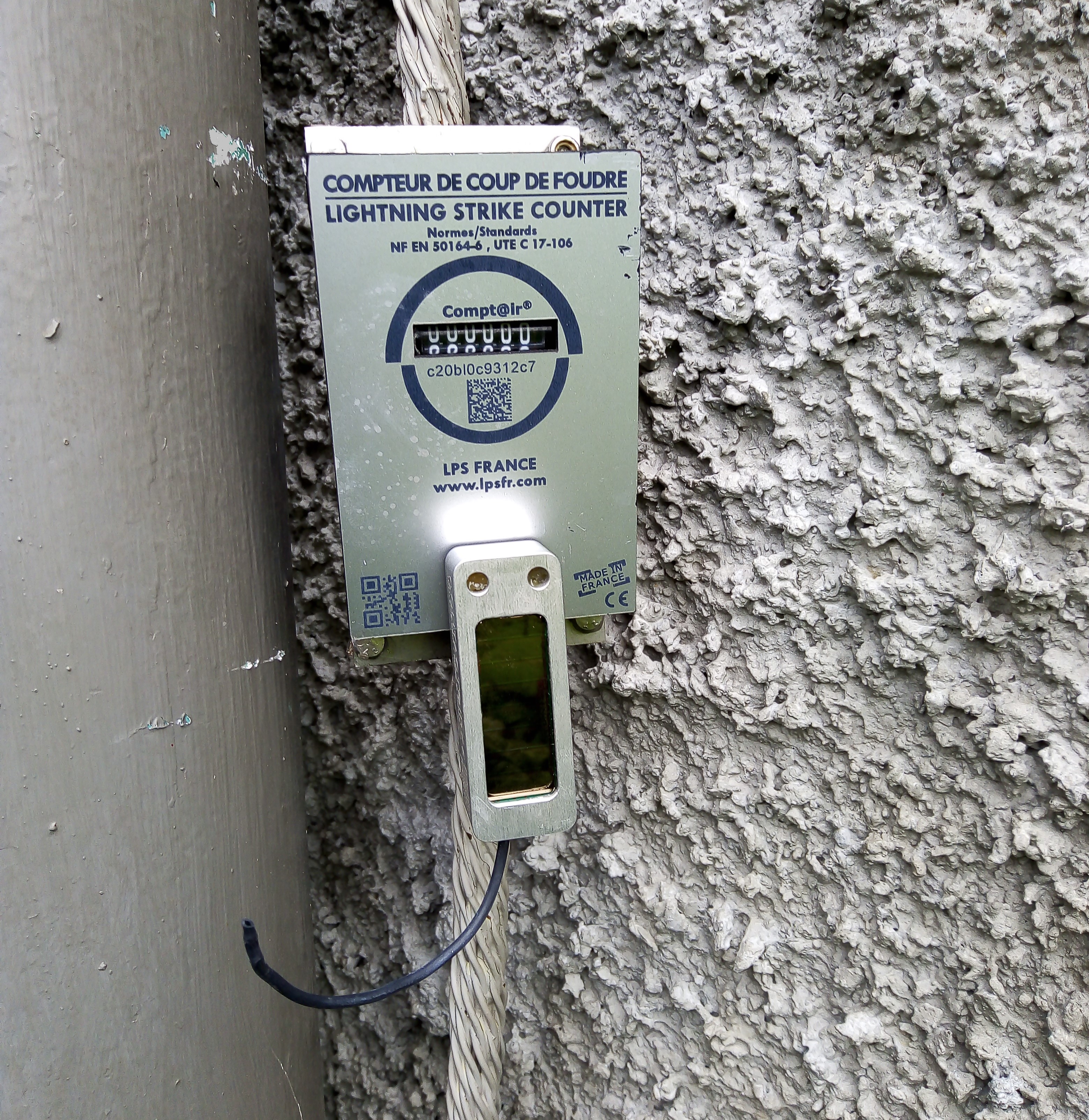

Prueba de Contador de Eventos

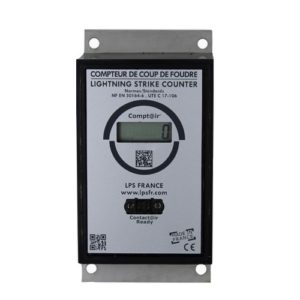

Para saber si un rayo impactó el sistema de protección contra rayos, se debe contar con un sistema de alarma remoto vía email/app, como el sistema Rout@ir, o al menos, con un contador de eventos Compt@ir, el cual debe revisarse periódicamente especialmente después de una tormenta eléctrica.

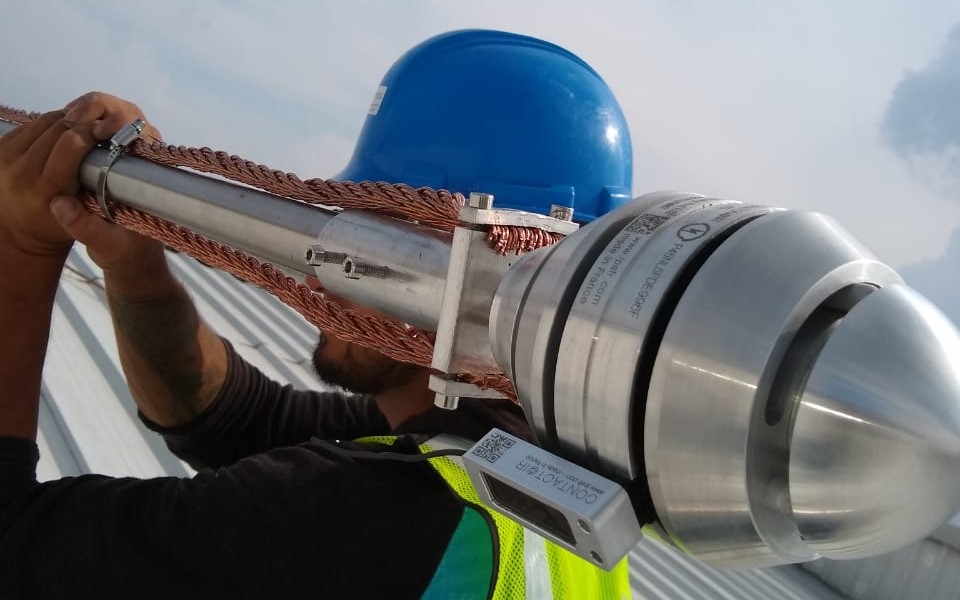

Para probar el pararrayos Paraton@ir, como ya se indicó, es necesario tener un sistema de monitoreo remoto, como el Rout@ir , que permite el monitoreo del pararrayos sin necesidad de tener que desmontarlo para probarlo. Sin embargo, si no se cuenta con esta opción, siempre va a ser necesario bajar el pararrayos para probarlo. En este caso se recomienda dejar acceso fácil al sitio de instalación del Paraton@ir, y que además quede con las previstas para una fácil desinstalación e instalación posterior.
