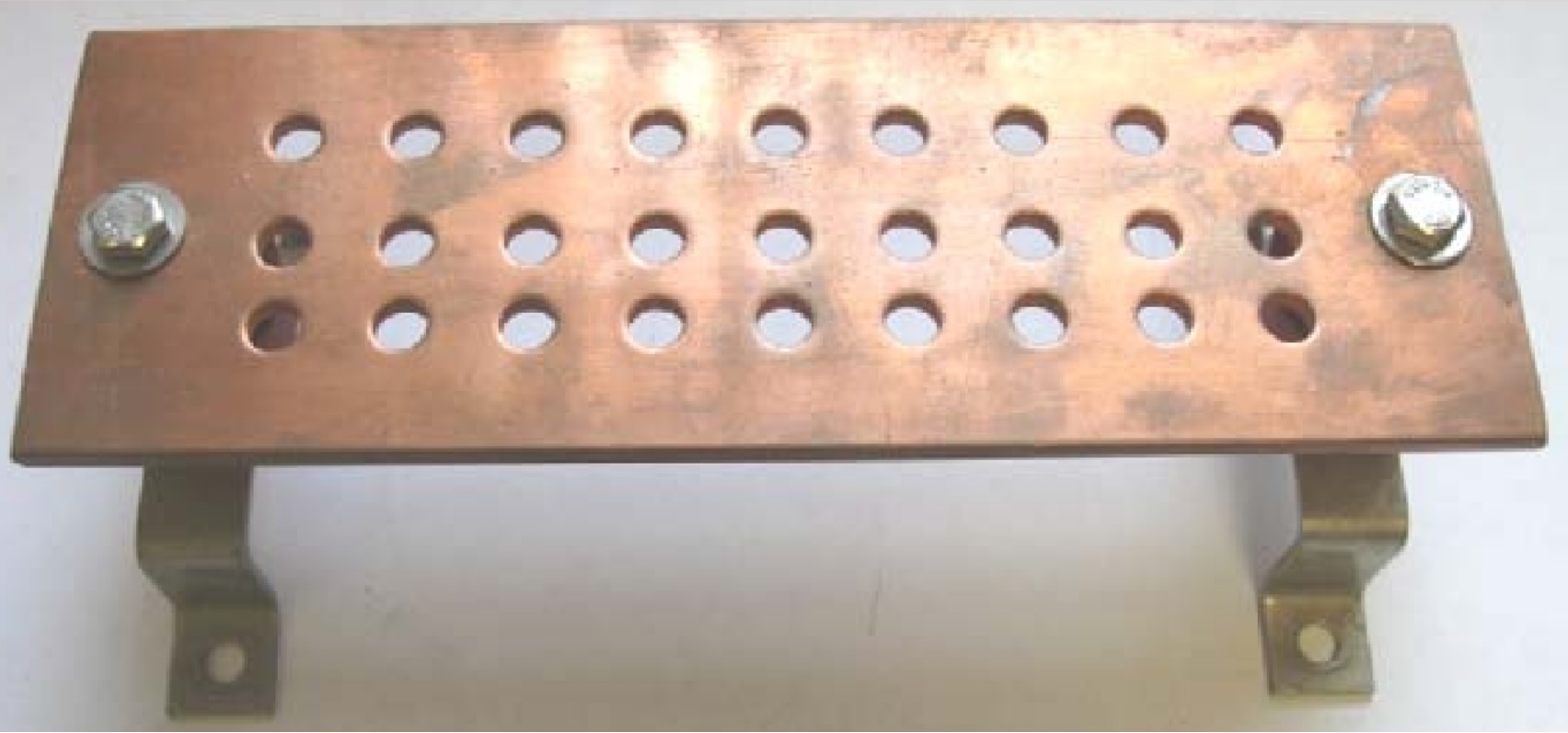

Barra de tierra de cobre para puesta a tierra UL

• Espesor de 1/4″.
• Ancho con opciones de 2″, 3″ o 4″.
• Largo con opciones de 6″, 8″, 10″, 12″, 14″, 20″, 24″ o 30″.
• Diferentes patrones de agujeros para seleccionar.

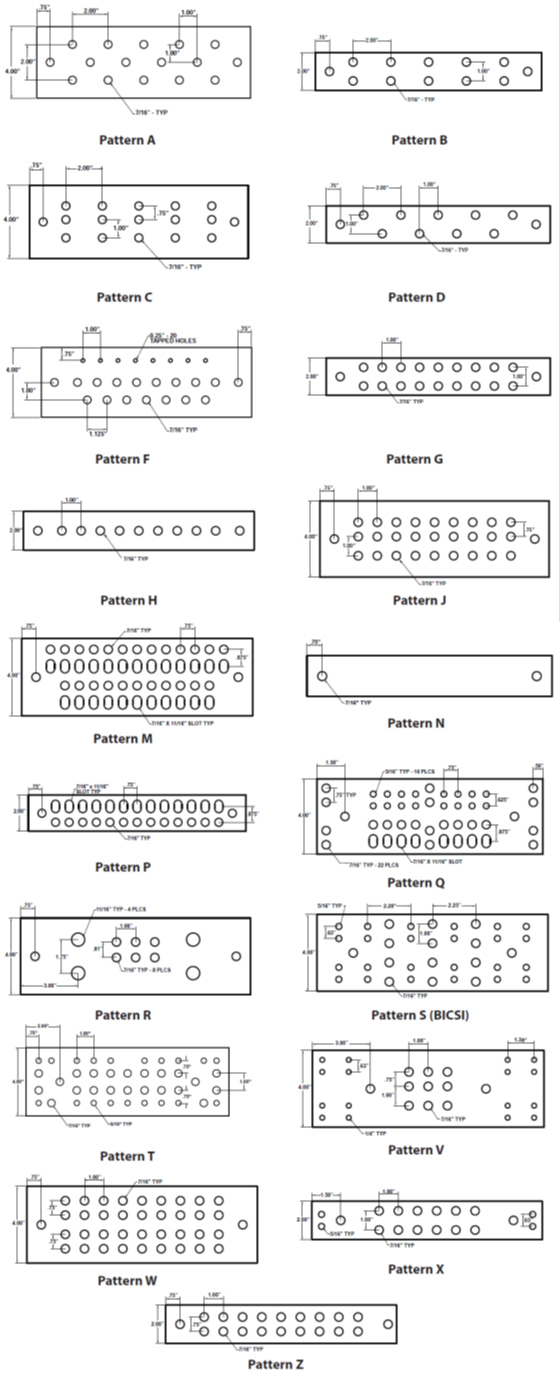

Patrones para Barras de Tierra

Patrón J

• Los agujeros de montaje no están incluidos en el total.
• Acomoda dos terminales de agujero espaciados a 3/4″, 1″ y 1 3/4″ en el centro.
• Los agujeros tienen un diámetro de 7/16″.
• Las barras están disponibles recubiertas con electro-estaño.
• Las barras están disponibles con pigtails.
• Tornillos a prueba de manipulaciones están disponibles.
• Cubierta de Plexiglass disponible.

Patrón M

• Los agujeros de montaje no están incluidos en el total.
• Acomoda dos terminales de agujero espaciados a 3/4″ y 1″ en el centro.
• Los agujeros tienen un diámetro de 7/16″ y las ranuras son de 7/16″ x 11/16″.
• Las barras están disponibles recubiertas con electro-estaño.
• Tornillos a prueba de manipulaciones están disponibles.
• Cubierta de Plexiglass disponible.
• Hay disponibles otros tamaños.

Patrón P

• Los agujeros de montaje no están incluidos en el total.
• Acomoda dos terminales de agujero espaciados a 3/4″ y 1″ en el centro.
• Los agujeros tienen un diámetro de 7/16″ y las ranuras miden 7/16 «x 11/16».
• Las barras están disponibles recubiertas con electro-estaño.
• Tornillos a prueba de manipulaciones están disponibles.
• Cubierta de Plexiglass disponible.
• Hay disponibles otros tamaños.

Sistema de Numeración para las Barras de Tierra

A continuación se presenta un ejemplo de numeración para una barra de tierra de cobre estañado con aisladores y soportes que utiliza un material de 1/4″ de grosor, 4″ de ancho y 24″ de largo con un patrón de agujeros especificado por el cliente y una pigtail de hebra de 2/0-19 soldada exotérmicamente de 10 pies de longitud adjunta (TCGBA14424CTCXC56-1910):

Sección 1 — Tipo de material

AGB – Barra de tierra de aluminio

CGB – Barra de tierra de cobre

SGB – Barra de tierra de acero inoxidable

TCGB – Barra de tierra de cobre estañado

Sección 2 — Configuración

A – Aisladores y soportes

B – Solo soportes

I – Solo aisladores

N – Nada (sólo barra)

R – Rack de equipo

Sección 3 — Tamaño de la barra (grosor, ancho, longitud en pulgadas)

Redondear a la pulgada más cercana.

Grosor: 36 = 3/16″  14 = 1/4″  38 = 3/8″  12 = 1/2″  etc.

Ancho: 1 = 1″  2 = 2″  3 = 3″  4 = 4″  5 = 5″  6 = 6″  etc.

Longitud: 12 = 12″  24 = 24″  30 = 30″  etc.

Sección 4 — Patrón de Agujeros

Consulte las tablas arriba. Si el patrón de orificios deseado no se muestra, agregue CTC (Corte a las necesidades específicas del cliente). Se puede diseñar cualquier configuración de agujeros o igualar cualquier diseño.

Sección 5 — Determinación del Pigtail

Si no se requiere un pigtail, dejar en blanco y se ha terminado.

X = se necesita un pigtail soldado exotérmicamente, proceder al tipo de cable y longitud del pigtail

Sección 6 — Cable para Pigtail

Consulte Cable para Pararrayos 1/0, 2/0, 4/0 para conocer las opciones de conductores.

Sección 7 — Longitud del Pigtail
Redondear al pie más cercano.

10 = 10′  14 = 14′  19 = 19′  25 = 25′  etc.

Opcionales :  soportes de acero inoxidable, aisladores tipo granada, tornillos y arandelas de acero inoxidable.
